Skema Rangkaian Lampu Led Flip Flop

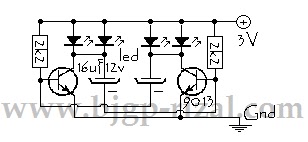

Berikut adalah skema rangkaian lampu flip flop 4 buah led.

Skema rangkaian lampu led flip flop. Konsep dasar pada rangkaian lampu flip flop sederhana 2 led ini adalah fungsi transistor sebagai saklar dan charging umumnya transistor akan mentransfer arus dari kolektor ke emitter ketika tegangan basis lebih besar dari 0 7 volt kondisi saturasi. Hal ini terjadi secara bergantian pada setiap sisi sehingga lampu led akan menyala secara. Lampu flip flop adalah skema rangkaian lampu kedap kedip sederhana. Prinsip kerja rangkaian lampu flip flop diatas adalah pada saat rangkaian diberikan sumber tegangan maka kapasitor 10uf akan dicharge melalui r 470 dan led kemudian akan diteruskan untuk memberikan triger ke basis transistor sehingga transistor akan on dan menyalakan led.

Namun bila tegangan tidak sampai 0 7 volt maka transistor akan memutuskan arus listrik kondisi cut off. Skema lampu flip flop ic. Rangkaian lampu flip flop dengan led ini cukup sederhana yaitu disusun dengan 2 unit transistor 2n3904 dan 2 unit. Ada banyak rangkaian lampu sederhana dan menarik yang bisa kita buat misalnya rangkaian flip flop biasanya orang yang baru belajar elektronika akan tertarik membuat rangkaian flip flop yang memakai dua buah lampu led dan kedua buah lampu led tersebut bisa menyala bergantian.

Rangkaian lampu flip flop 2 transistor merupakan lampu variasi yang dapat digunakan sebagai hiasan atau dikembangkan sebagai lampu variasi pada motor atau mobil rangkaian lampu flip flop 2 transistor ini dapat dioperasikan dengan sumber tegangan dc dari 3 volt hingga 12 volt rangkaian lampu flip flop 2 transistor ini terdiri dari 2 buah led yang dikendalikan oleh 2 buah transistor fcs9013. Rangkaian lampu flip flop merupakan sebuah rangkaian yang terdiri dari dua bagian driver yang saling mentriger satu sama lain sehingga akan menghasilkan dua kondisi 1 dan 0 secara bergantian dan terus menerus. Skema rangkaian lampu flip flop. D1 d2 d3 d4 adalah led b1 adalah batere 9v dc r1 dan r2 adalah resistor 56kohm q1 dan q2 adalah transistor fcs9013 tipe npn c1 dan c2 adalah kapasitor elektrik atau polar 10uf.

Rangkaian lampu flip flop ini merupakan rangkaian free runing multifibrator yang diberikan beban berupa led pada setiap sisi transisi perubahan sinyal outputnya. Rangkaian lampu flip flop sebenarnya mirip seperti rangkaian lampu led berjalan yang sudah dijelaskan pada artikel sebelumnya namun dengan tingkat kerumitan yang lebih rendah. Cara membuat led kedip bergantian menggunakan 2 transistor bc547 2 pcs apasitor dan 2 pcs resistor. Meskipun bisa dibilang sederhana lampu flip flop cukup mengasyikan bagi para penggemar elektronika pemula untuk memulai belajar membuat rangkaian dan membuat pcb sendiri.

Prinsip kerja rangkaian lampu flip flop diatas adalah pada saat rangkaian diberikan sumber tegangan maka kapasitor 10uf akan dicharge melalui r 470 dan led kemudian akan diteruskan untuk memberikan triger ke basis transistor sehingga transistor akan on dan menyalakan led.
